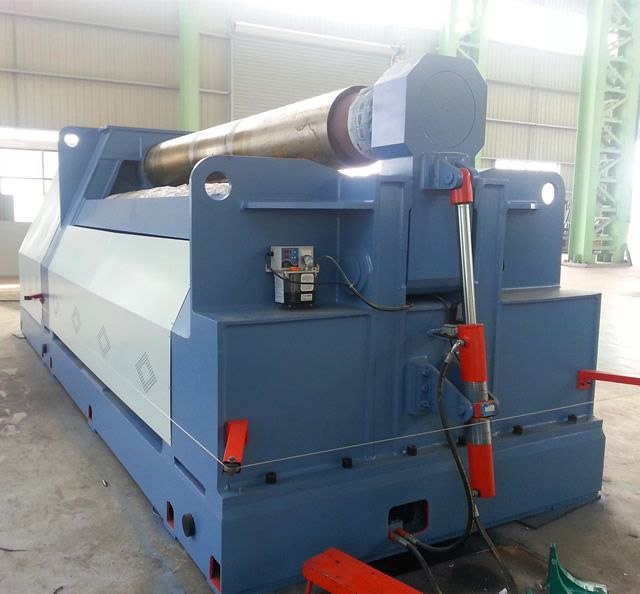

全液压四辊卷板机

四辊卷板机能将金属板料一次上料不需调头即可以完成板料端部预弯和卷制成形，剩余直边小，是卷制圆形、弧形、锥形工件的理想设备。

产品详情

四辊卷板机能将金属板料一次上料不需调头即可以完成板料端部预弯和卷制成形，剩余直边小，是卷制圆形、弧形、锥形工件的理想设备。

根据两侧辊调整位置的排列情况，可进行对称或非对称弯曲，因此本机可一次卷成理论剩余直边很小的理想筒体，与对称式三辊卷板机相比无需采用压力机对板端进行预弯。

预弯通过下辊上升，夹住钢板端部，侧辊倾斜上升实现板材端部预弯。

该机下辊、侧辊升降位移由智能型PLC可编程序控制器控制，自动调平，屏幕数字显示，同步精度±0.15㎜。

该机下辊、侧辊可单端倾斜，且可在倾斜状态下同升同降。

上下辊均为主传动，通过钢板与辊子之间的摩擦力带动侧辊转动，为卷圆提供扭矩。

采用全液压驱动形式，具有同步液压系统来自动进行辊子之间的速度平衡，自动补偿上下工作辊的表面速度。每个液压马达带有即时制动器，使辊子在预弯状态下实现准确停止转动，并使剩余直边最小。制动器应快速反应，保证板端精确定位，并防止钢板从机器上滑落。

上下辊传动采用液压马达加行星减速驱动，具有体积小，重量轻，结构紧凑，占地面积小，传递效率高，环境适应性强等优点。
